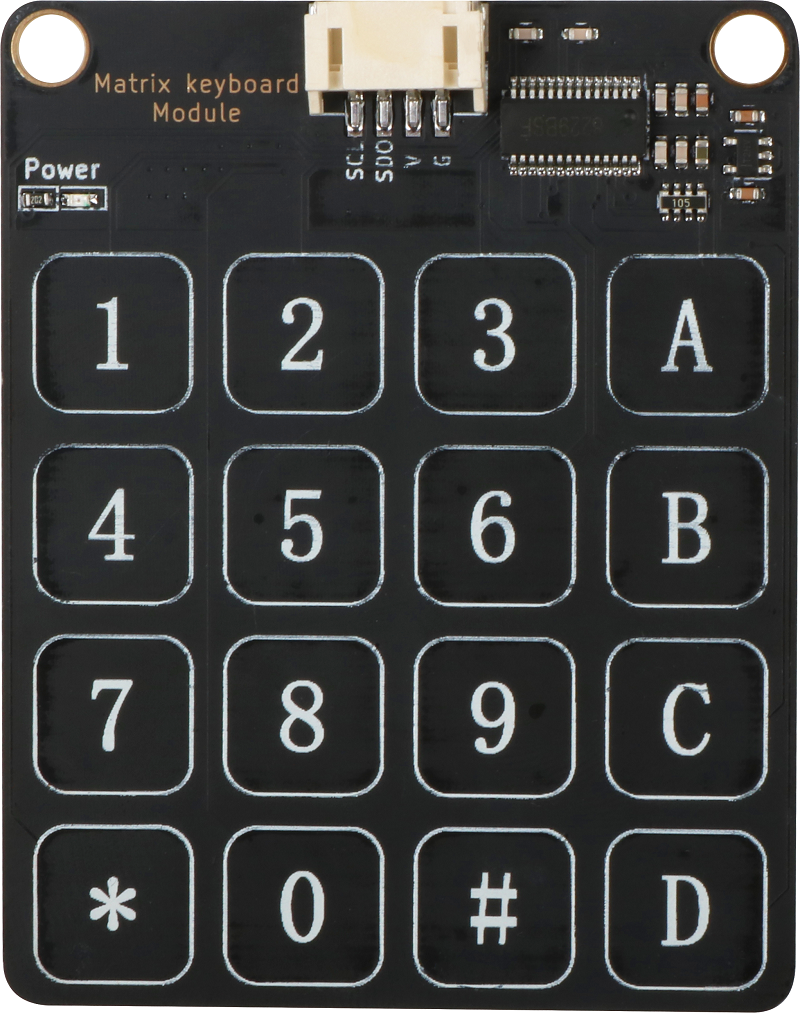

4x4矩阵触摸键盘模块图
概述
触摸键盘模块Matrix keyboard Module是通过 TTP229芯片驱动，共16个触摸键， TTP229芯片是一款使用电容感应式原理设计的触摸芯片。此芯片内建稳压电路供触摸传感器使用，稳定的触摸效果可以应用在各种不同应用上,人体触摸面板可以通过非导电性绝缘材料连接，主要应用是以取代机械开关或按钮,此芯片可以独立支持8个触摸键或16个触摸键. 模块使用IIC通讯。

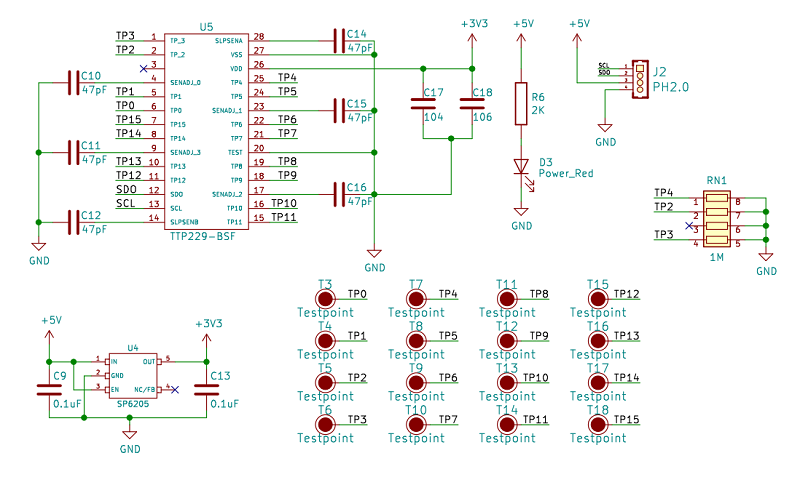

原理图
模块参数
引脚名称 描述
V 5V电源引脚
G GND 地线
SCL 时钟引脚
SDO 数据引脚

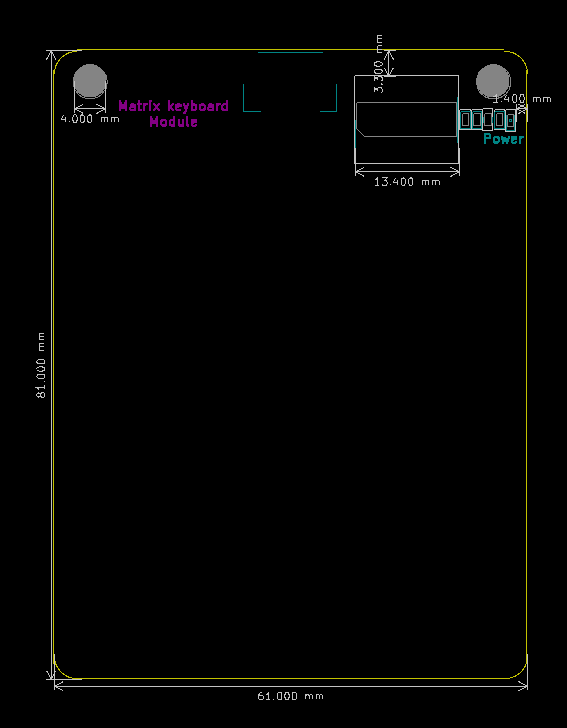

模块尺寸
